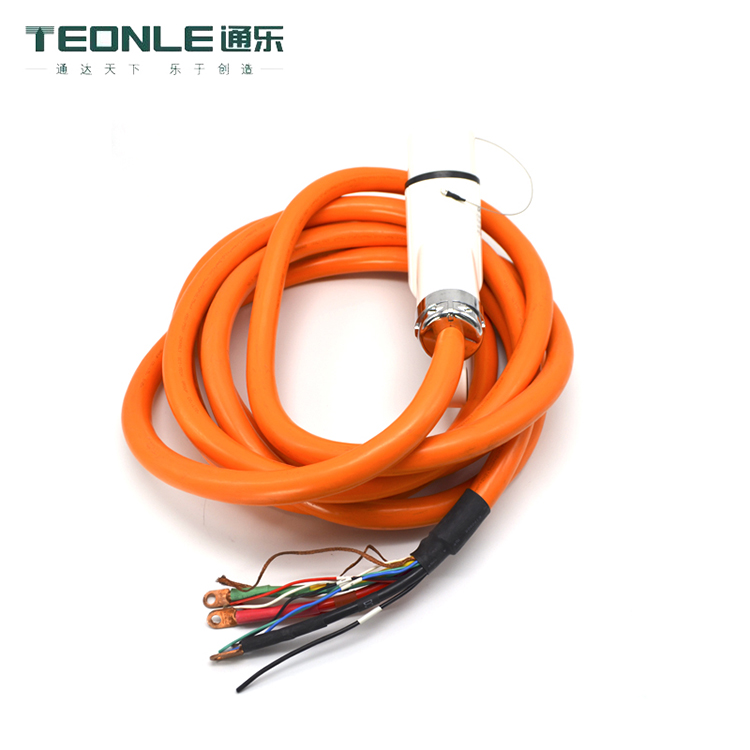

充電樁電纜也有技術規范
1. 導體
a.芯數：2,3,4,5帶或不帶信號控制線，導體屬于EN60228中第6類、鍍或不鍍錫
b.推薦線截面：0.5mm²、1.5mm²、2.5mm²；4mm²、6mm²、10mm²、16mm²
2.隔離層
允許使用合適的材料隔離層纏繞導體
3.絕緣
a.必須使用規定的絕緣材料包覆導體
b.絕緣必須為擠包，且必須是實心的和均勻的。去除絕緣后必須不損傷絕緣本身以及導體或存在的鍍錫層
c.絕緣厚度的規定值應符合標準規定。絕緣厚度的平均值應不小于規定值，絕緣最薄處厚度應不小于規定值的90﹪-0.1mm
4.芯線及填充
a.芯線須絞合
b.允許使用中心填料
5.內護層（若有）
a.絞合芯線必須被與外護套或絕緣相同材料的內護套包覆
b.內護套必須是擠包在絕緣芯線上，允許嵌入絕緣線芯間的空隙形成實際上的圓形
c.內護套與絕緣間不應產生有害的作用
d.內護套不應粘連絕緣芯線
e.內護套厚度規定值必須符合標準規定
6.屏蔽
a.裸銅絲或鍍錫銅絲編織的屏蔽應包覆在內護套上
b.銅絲的標稱直徑應符合標準給定值
c.屏蔽長度100mm內總絞接數、絞和角、填充系數均須符合標準要求
7.護套或外護套
a.必須使用規定的護套材料包覆屏蔽或絞合芯線
b.外護套必須為單層擠包，且必須是緊密吻合，但與屏蔽或芯線不粘連
c.護套厚度的規定值應符合標準規定。
d.護套厚度的平均值應不小于規定值，護套最薄處厚度應不小于規定值的85﹪-0,1mm
