地感線圈是用來檢測車輛的一種“天線”裝置，實際上它是通過與車輛檢測器的配合，來確定一定范圍內是否有大型金屬物體，即車輛。
線圈材料
在理想狀況下(不考慮周邊環境因素)，地感線圈的埋設只需要考慮面積的大小(或周長)和匝數，可以不考慮導線的材質。但在實際工程中，必須考慮導線的機械強度和高低溫抗老化問題，在某些環境惡劣的地方還必須考慮耐酸堿腐蝕問題。
由于導線一旦老化或抗拉伸強度不夠導致導線破損，則檢測器將不能正常工作。在實際的工程中，建議采用1.0mm以上鐵氟龍高溫多股軟導線。
線圈形狀
1、 矩形安裝
這種方式最常見，通常探測線圈應該是長方形。兩條長邊與金屬物運動方向垂直，彼此間距*為1M。長邊的長度取決于道路的寬度，通常兩端比道路間距窄0.3M至1M。
2、 傾斜45°安裝
在某些情況下需要檢測自行車或摩托車時，可以考慮線圈與行車方向傾斜45°安裝。
3、“8”字形安裝
在某些情況下，路面較寬(超過六米)而車輛的底盤又太高時，可以采用此種安裝形式以分散檢測點，提高靈敏度。這種安裝形式也可用于滑動門的檢測，但線圈必須靠近滑動門。
線圈的匝數
為了使檢測器工作在*狀下，線圈的電感量應保持在100uH-300uH之間。在線圈電感不變的情況下，線圈的匝數與周長有著重要關系。周長越小，匝數就越多。
3米以下:根據實際情況，保證電感值在100uH-200uH之間即可;3—6米：5-6匝;6—10米：4-5匝;10--25米：3匝;25米以上：2匝。
輸出引線：在繞制線圈時，要留出足夠長度的導線以便連接到環路感應器，又能保證中間沒有接頭。繞好線圈電纜以后，必須將引出電纜做成緊密雙絞的形式，要求zui少1米絞合20次。否則，未雙絞的輸出引線將會引入干攏，使線圈電感值變得不穩定。輸出引線長度一般不應超過5米。由于探測線圈的靈敏度隨引線長度的增加而降低，所以引線電纜的長度要盡可能短。
埋設方法
線圈埋設首先要用切路機在路面上切出槽來。在四個角上進行45度倒角，防止尖角破壞線圈電纜。切槽寬度一般為4到8毫米，深度30到50毫米。同時還要為線圈引線切一條通到路邊的槽。但要注意：切槽內必須注意做到沒有水或其它液體滲入。繞線圈時必須將線圈拉直，但不要繃得太緊并緊貼槽底。將線圈繞好后，將雙絞好的輸出引線通過引出線槽引出。
在線圈埋好以后，為了加強保護，可在線圈上繞一圈尼龍繩。最后用瀝青或軟性樹脂將切槽封上。
標稱 | 導體結構 | 絕緣平 | 護套平 | 屏蔽銅 | 電線平均外徑 mm | 20℃時 | |
根數/單線直徑 | 非屏蔽型 | 屏蔽型 | |||||
0.30 | 16/0.15 | 0.35 | 0.12 | 0.10 | 1.7 | 2.2 | 71.2 |
0.35 | 7/0.26 | 0.35 | 0.12 | 0.10 | 1.7 | 2.2 | 50.8 |
19/0.16 | 0.35 | 0.12 | 0.10 | 1.7 | 2.2 | 50.8 | |
0.5 | 7/0.30 | 0.35 | 0.12 | 0.10 | 1.9 | 2.4 | 40.1 |
19/0.20 | 0.35 | 0.12 | 0.10 | 2.0 | 2.5 | 40.1 | |
28/0.15 | 0.35 | 0.12 | 0.10 | 2.0 | 2.5 | 40.1 | |
0.75 | 7/0.37 | 0.35 | 0.12 | 0.10 | 2.1 | 2.6 | 26.7 |
19/0.23 | 0.35 | 0.12 | 0.10 | 2.1 | 2.6 | 26.7 | |
24/0.20 | 0.35 | 0.12 | 0.10 | 2.1 | 2.6 | 26.7 | |
42/0.15 | 0.35 | 0.12 | 0.10 | 2.1 | 2.6 | 26.7 | |
1 | 7/0.43 | 0.35 | 0.14 | 0.10 | 2.0 | 2.3 | 20.0 |
19/0.26 | 0.35 | 0.14 | 0.10 | 2.3 | 2.7 | 20 | |
32/0.20 | 0.35 | 0.14 | 0.10 | 2.3 | 2.7 | 20 | |
1.2 | 19/0.28 | 0.4 | 0.14 | 0.10 | 2.5 | 2.9 | 14.6 |
49/0.18 | 0.4 | 0.14 | 0.10 | 2.5 | 3.0 | 14.6 | |
1.5 | 19/0.32 | 0.4 | 0.14 | 0.10 | 2.7 | 3.2 | 13.7 |
48/0.20 | 0.4 | 0.14 | 0.10 | 2.7 | 3.2 | 13.7 | |
2 | 19/0.37 | 0.45 | 0.14 | 0.12 | 3.0 | 3.5 | 10.0 |
49/0.23 | 0.45 | 0.14 | 0.12 | 3.0 | 3.5 | 10.0 | |
37/0.26 | 0.45 | 0.14 | 0.12 | 3.05 | 3.55 | 10.0 | |
2.5 | 19/0.41 | 0.5 | 0.14 | 0.12 | 3.4 | 3.9 | 8.21 |
37/0.30 | 0.5 | 0.14 | 0.12 | 3.4 | 3.9 | 8.21 | |
49/0.25 | 0.5 | 0.14 | 0.12 | 3.6 | 4.1 | 8.21 | |
77/0.20 | 0.5 | 0.14 | 0.12 | 3.6 | 4.1 | 8.21 | |
3 | 37/0.32 | 0.5 | 0.14 | 0.12 | 3.6 | 4.1 | 6.63 |
3 | 49/0.28 | 0.5 | 0.14 | 0.12 | 3.8 | 4.3 | 6.63 |
4 | 37/0.37 | 0.6 | 0.16 | 0.12 | 3.9 | 4.4 | 5.09 |
4 | 49/0.32 | 0.6 | 0.16 | 0.12 | 4.3 | 4.8 | 5.09 |
4 | 77/0.26 | 0.6 | 0.16 | 0.12 | 4.4 | 4.9 | 5.09 |
4 | 56/0.30 | 0.6 | 0.16 | 0.12 | 4.4 | 4.9 | 5.09 |
5 | 37/0.41 | 0.6 | 0.16 | 0.12 | 4.4 | 4.9 | 4.13 |
5 | 49/0.37 | 0.6 | 0.16 | 0.12 | 4.8 | 5.3 | 4.13 |
6 | 37/0.45 | 0.6 | 0.16 | 0.12 | 4.6 | 5.1 | 3.39 |
6 | 49/0.40 | 0.6 | 0.16 | 0.12 | 5.1 | 5.6 | 3.39 |
6 | 84/0.30 | 0.6 | 0.16 | 0.12 | 5.1 | 5.6 | 3.39 |
8 | 19 × 7/0.28 | 0.7 | 0.20 | 0.12 | 6.0 | 6.5 | 2.3 |
10 | 19 × 7/0.32 | 0.9 | 0.20 | 0.12 | 6.6 | 7.1 | 1.95 |
13 | 19 × 7/0.35 | 0.9 | 0.20 | 0.12 | 7.6 | 8.1 | 1.52 |
16 | 19 × 7/0.39 | 1.0 | 0.20 | 0.15 | 8.3 | 8.9 | 1.24 |
20 | 19 × 7/0.45 | 1.0 | 0.20 | 0.15 | 9.2 | 9.8 | 0.918 |
25 | 19 × 16/0.32 | 1.0 | 0.25 | 0.15 | 9.9 | 10.5 | 0.795 |
用于機場航道，智能交通，等場合及低壓開關，電器，電氣布線，機車車輛用線等
地感線圈是用來檢測車輛的一種“天線”裝置，實際上它是通過與車輛檢測器的配合，來確定一定范圍內是否有大型金屬物體，即車輛。

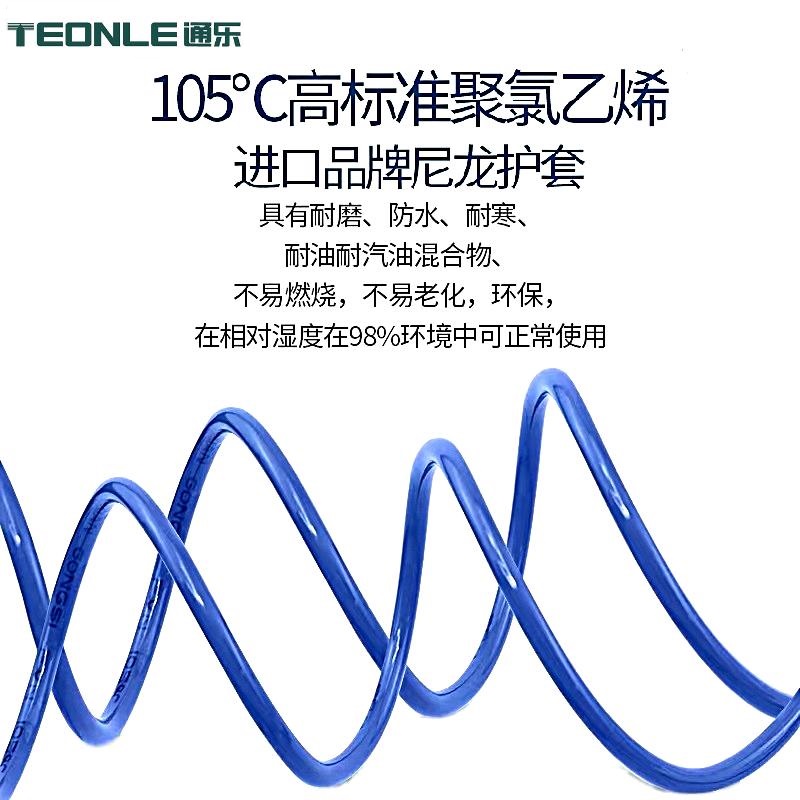

采用進口尼龍作為護套，外觀亮麗，具有優良的熱穩定性、機械強度、耐寒性、表面硬度、抗彎強度、
沖擊強度、耐磨性、耐化學性、耐油性、耐汽油性和自潤滑性。

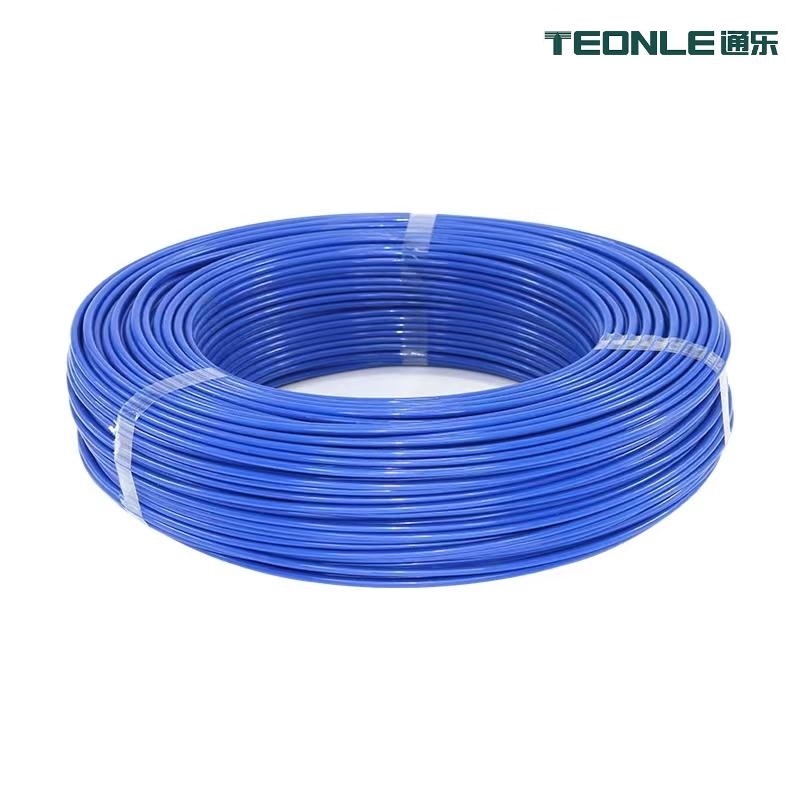

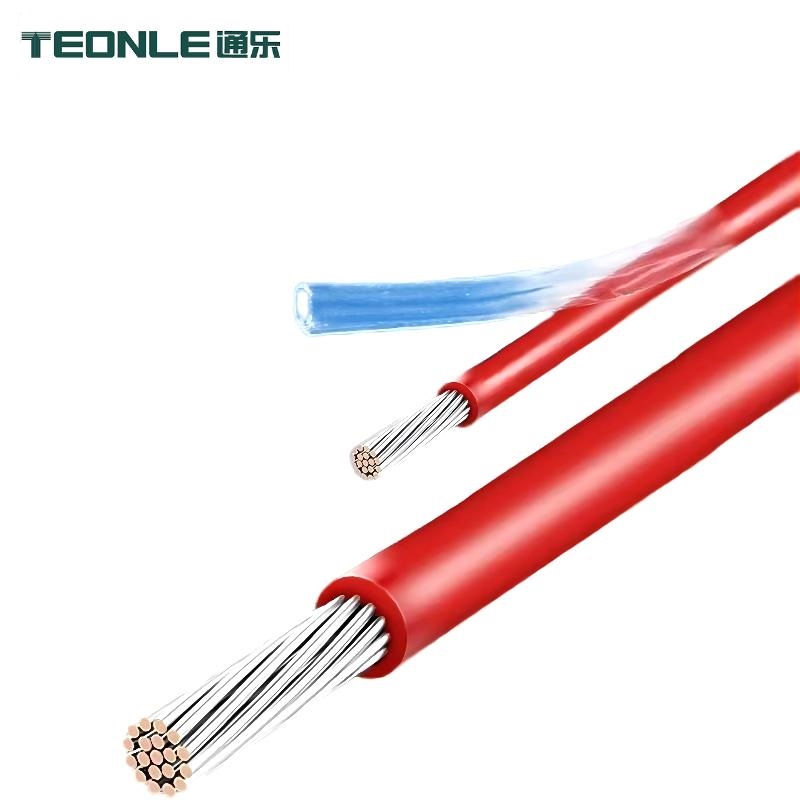

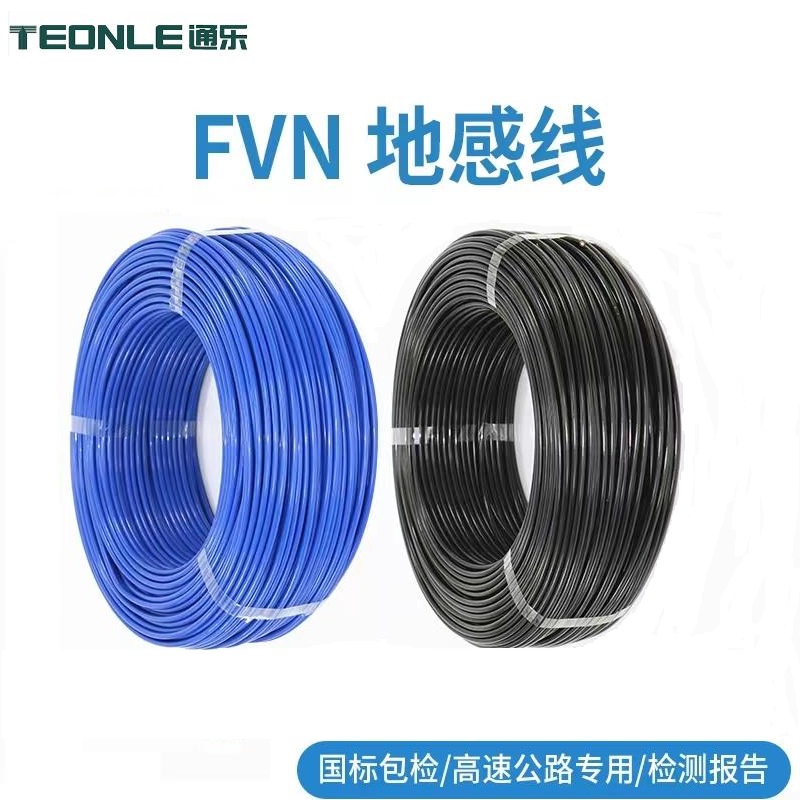

FVN、FVNS、(高速公路地感線圈用線FVN尼龍臘克線450V～750V，耐溫:－40-＋105℃，耐磨損，耐老化。
1.PVC,
2．采用進口尼龍作為護套，外觀亮麗，具有優良的熱穩定性、機械強度、耐寒性、表面硬度、抗彎強度、
沖擊強度、耐磨性、耐化學性、耐油性、耐汽油性和自潤滑性。
FVN、FVNS、(高速公路地感線圈用線FVN尼龍臘克線450V～750V，耐溫:－40-＋105℃，耐磨損，耐老化。
